FPC柔性電路板可以自由彎曲、卷繞、折疊，可依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化。利用FPC柔性板可大大縮小電子產品的體積，適用電子產品向高密度、小型化、高可靠方向發展的需要。因此，F(xiàn)PC柔性板在航天、軍事、移動通訊、手提電腦、計算機外設、PDA、數字相機等領域或產品上得到了廣泛的應用。

FPC柔性電路板簡介

柔性電路(FPC)是上世紀70年代美國為發展航天火箭技術發展而來的技術，是以聚脂薄膜或聚酰亞胺為基材制成的一種具有高度可靠性，絕佳曲撓性的印刷電路，通過在可彎曲的輕薄塑料片上，嵌入電路設計，使在窄小和有限空間中堆嵌大量精密元件，從而形成可彎曲的撓性電路。

柔性電路可隨意彎曲、折迭重量輕，體積小，散熱性好，安裝方便，沖破了傳統的互連技術。在柔性電路的結構中，組成的材料是是絕緣薄膜、導體和粘接劑。而隨著電子產業飛速發展，電路板設計越來越趨于高精度、高密度化，傳統的人工檢測方法已無法滿足生產需求，F(xiàn)PC缺陷自動化檢測成為產業發展必然趨勢。

FPC柔性電路板結構種類

柔性電路板可大大縮小電子產品的體積和重量，適用電子產品向高密度、小型化、高可靠方向發展的需要。那么，F(xiàn)PC柔性電路板有哪些結構分類呢？

單層FPC柔性電路板

單層FPC柔性板是最簡單結構的柔性板。通?；?透明膠+銅箔是一套買來的原材料，保護膜+透明膠是另一種買來的原材料。首先，銅箔要進行刻蝕等工藝處理來得到需要的電路，保護膜要進行鉆孔以露出相應的焊盤。清洗之后再用滾壓法把兩者結合起來。然后再在露出的焊盤部分電鍍金或錫等進行保護。

雙層或多層FPC柔性電路板

當電路的線路太復雜、單層板無法布線或需要銅箔以進行接地屏蔽時，就需要選用雙層板甚至多層板。多層板與單層板最典型的差異是增加了過孔結構以便連結各層銅箔。一般基材+透明膠+銅箔的第一個加工工藝就是制作過孔。先在基材和銅箔上鉆孔，清洗之后鍍上一定厚度的銅，過孔就做好了。之后的制作工藝和單層板幾乎一樣。

雙面FPC柔性電路板

雙面板的兩面都有焊盤，主要用于和其他電路板的連接。雖然它和單層板結構相似，但制作工藝差別很大。它的原材料是銅箔，保護膜+透明膠。先要按焊盤位置要求在保護膜上鉆孔，再把銅箔貼上，腐蝕出焊盤和引線后再貼上另一個鉆好孔的保護膜即可。

FPC柔性電路板組成材料

FPC組成材料之絕緣薄膜

絕緣薄膜形成了電路的基礎層，粘接劑將銅箔粘接至了絕緣層上。在多層設計中，它再與內層粘接在一起。柔性電路板它們也被用作防護性覆蓋，以使電路與灰塵和潮濕相隔絕，并且能夠降低在撓曲期間的應力，銅箔形成了導電層。
絕緣薄膜材料有許多種類，但是最為常用的是聚酷亞胺和聚酯材料。目前在美國所有柔性電路制造商中接近80%使用聚酰亞胺薄膜材料，另外約20%采用了聚酯薄膜材料。聚酰亞胺材料具有非易燃性，幾何尺寸穩定，具有較高的抗扯強度，并且具有承受焊接溫度的能力，聚酯，也稱為聚乙烯雙笨二甲酸鹽（Polyethyleneterephthalate簡稱：PET），其物理性能類似于聚酰亞胺，具有較低的介電常數，吸收的潮濕很小，但是不耐高溫。

FPC組成材料之導體

銅箔適合于使用在柔性電路之中，它可以采用電淀積（Electrodeposited簡稱：ED），或者鍍制。采用電淀積的銅箔一側表面具有光澤，而另一側被加工的表面暗淡無光澤。它是具有柔順性的材料，可以被制成許多種厚度和寬度，ED銅箔的無光澤一側，常常經特別處理后改善其粘接能力。鍛制銅箔除了具有柔韌性以外，還具有硬質平滑的特點，它適合于應用在要求動態撓曲的場合之中。

FPC組成材料之粘接劑

粘接劑除了用于將絕緣薄膜粘接至導電材料上以外，它也可用作覆蓋層，作為防護性涂覆，以及覆蓋性涂覆。兩者之間的主要差異在于所使用的應用方式，覆蓋層粘接覆蓋絕緣薄膜是為了形成疊層構造的電路。粘接劑的覆蓋涂覆所采用的篩網印刷技術。不是所有的疊層結構均包含粘接劑，沒有粘接劑的疊層形成了更薄的電路和更大的柔順性。它與采用粘接劑為基礎的疊層構造相比較，具有更佳的導熱率。由于無粘接劑柔性電路的薄型結構特點，以及由于消除了粘接劑的熱阻，從而提高了導熱率，它可以使用在基于粘接劑疊層結構的柔性電路無法使用的工作環境之中。

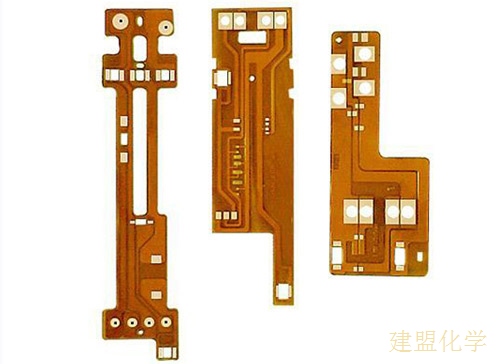

FPC柔性電路板圖片
